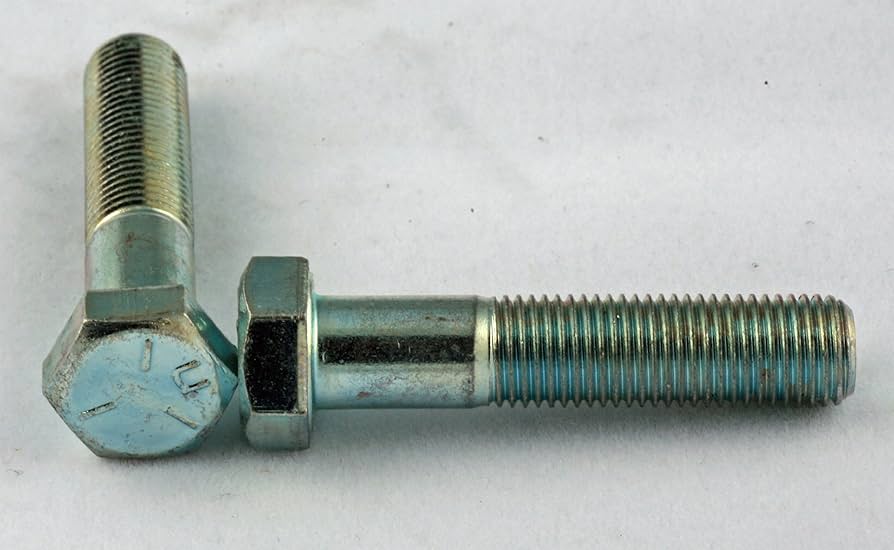

پیچ دنده اینچی گرید 5 فولادی

پیچ دنده اینچی گرید 5 فولادی یکی از پرکاربردترین اتصالات در استاندارد آمریکایی ASTM A307 و SAE J429 است و از فولاد متوسط کربن با عملیات سختکاری و برگشت تولید می شود و استحکام کششی آن حدود 120 هزار psi و حد تسلیم آن نزدیک 92 هزار psi است و این سطح مقاومت، پیچ گرید 5 را برای بارگذاری های متوسط تا سنگین در صنایع ماشین آلات، سازه های فلزی آمریکایی و تجهیزات هیدرولیک مناسب می کند و رزوه آن بر اساس UNC و UNF با گام اینچی استاندارد ماشین کاری می شود و تضمین یکنواختی ابعادی و مکانیکی پیچ مطابق تلرانس های سیستم Unified Thread انجام می گیرد.

بورس پیچ آژاکس وارد کننده انواع پیچ های اینچی در گرید های 2، 5 و 8 آمریکایی در سایز های مختلف از 1/8 اینچ الی 2 اینچ می باشد. استعلام قیمت و خرید پیچ و مهره صنعتی در گرید های آهنی، فولادی و استیل در این مجموعه انجام می شود.

مقایسه مقاومت کششی و سایشی پیچ دنده اینچی گرید 5 فولادی با کلاس های میلیمتری DIN

پیچ دنده اینچی Grade 5 (SAE) معمولا تنش کششی ~120 ksi معادل حدود 827 MPa و حد تسلیم نزدیک 92 ksi معادل حدود 634 MPa دارد و از فولاد کربنی متوسط که عملیات حرارتی شده است تولید می‌شود. در مقایسه، کلاس‌های متریک DIN/ISO مانند 8.8، 10.9 و 12.9 به‌ترتیب تنش کششی اسمی تقریباً 800 MPa، 1040 MPa و 1220 MPa و حد تسلیم نسبی 640 MPa، 940 MPa و 1100 MPa دارند. مقاومت سایشی (قابلیت پوشش‌پذیری و مقاومت به سایش سطحی) عموماً با سختی رابطه مستقیم دارد؛ بنابراین Grade 5 و کلاس 8.8 سختی و مقاومت سایشی متوسط دارند و کلاس‌های 10.9 و 12.9 به ترتیب سختی و مقاومت سایشی بالاتری ارائه می‌دهند.

موارد کاربری صنعتی پیچ اینچی گرید 5 در صنعت و سازه

پیچ اینچی گرید 5 به دلیل استحکام متوسط رو به بالا و رفتار مکانیکی پایدار یکی از پرکاربردترین اتصالات فولادی در صنایع ماشین آلات و سازه های فلزی است و با استحکام کششی حدود 830 مگاپاسکال و حد تسلیم تقریبی 520 مگاپاسکال عملکرد قابل اعتماد در بارگذاری های دینامیکی ارائه می دهد و این پیچ از فولاد متوسط کربن تحت عملیات حرارتی تولید می شود و به دلیل دنده اینچی UNC و UNF قابلیت مونتاژ در تجهیزات آمریکایی و انگلیسی را تضمین می کند و استفاده از آن در نقاطی که نیاز به مقاومت سایشی و گشتاور متوسط وجود دارد باعث افزایش عمر اتصال و کاهش خطر شل شدگی در محیط های لرزشی می شود.

• ماشین آلات سنگین: اتصال قطعات محرک و نگهدارنده در دستگاه های پرس، کمپرسور و اکسترودر.
• خودروسازی و ترمیم: استفاده در بخش های غیر بحرانی شاسی، کمک فنر و یاتاقان های کم‌بار.
• صنایع کشاورزی: بستن اجزای تراکتور، کمباین و تجهیزات برداشت با بار متناوب.
• انتقال نیرو و قرقره: نصب پولی، چرخ دنده و کوپلینگ های با گشتاور متوسط.
• صنایع ریلی و تریلر: اتصال اجزای فرعی واگن و تریلر که نیاز به مقاومت بالا ولی غیرساختاری دارند.
• ساخت و نصب الکتروموتور: محکم‌کاری پوسته موتور، فریم و اتصالات پایه.
• خطوط تولید و نقاله: اتصالات فریم، براکت و نگهدارنده های سیستم های انتقال مواد.
• تاسیسات و لوله کشی: بست های غیرفشار قوی، فلنج های سبک و اتصالات نگهدارنده.
• صنایع دریایی غیربحرانی: اتصالات کابینت و سازه های فرعی در شناورها و شناورهای سبک.
• تعمیر و نگهداری صنعتی: قطعات یدکی برای بازسازی ماشین آلات و مجموعه های نگهداری شده.
• سازه های فلزی سبک: اتصالات پلگ، براکت و شاسی هایی با بار دینامیک متوسط.
• پروژه های راهسازی و تجهیزات عمرانی: اتصال قطعات ماشین آلات راهسازی در بخش هایی با بار متناوب.

بررسی آلیاژ و عملیات حرارتی

پیچ‌های -گرید 5- در استانداردهای مرجع معمولاً به SAE J429 اشاره دارند، در حالی که ASTM A307 یک استاندارد متفاوت برای پیچ‌های کربن است و خودِ A307 اصطلاح -گرید 5- را به کار نمی‌برد؛ بنابراین در بررسی ترکیب شیمیایی و عملیات حرارتی باید مرجع SAE J429 را برای گرید 5 و ASTM A307 را برای مشخصه‌های کلی کربنی مدنظر قرار داد. پیچ‌های گرید 5 از فولاد کربنی متوسط ساخته می‌شوند تا با عملیات آستنیتیزه، کوئنچ (در روغن یا آب بسته به سازنده) و تمپردادن به سختی و مقاومت کششی موردنیاز برسند؛ تمپر حداقل در حدود 800°F (≈427°C) برای رسیدن به مشخصات مکانیکی SAE ذکر شده است. مشخصه‌های A307 شامل حداقل مقاومت کششی 60 ksi (≈415 مگاپاسکال) و محدوده ترکیب عناصر کربن، منگنز، فسفر و گوگرد به‌عنوان مشخصه‌های عمومی مواد کربنی اعلام شده‌اند.
