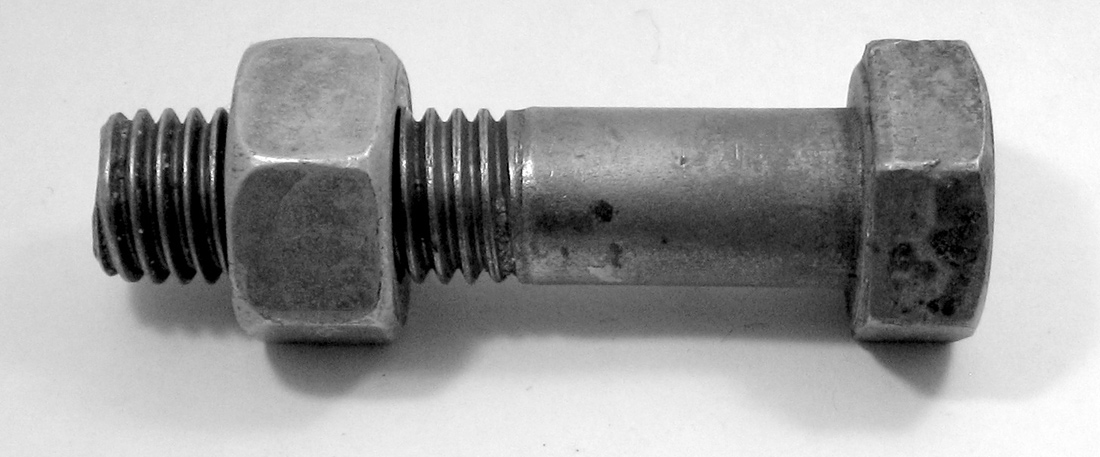

پیچ فولادی کلاس 12.9
پیچ کلاس 12.9 یکی از مقاوم ترین پیچ های فولادی متریک است که طبق استاندارد ISO 898-1 تولید می شود. این پیچ دارای حداقل مقاومت کششی 1220 مگاپاسکال و حداقل تنش تسلیم 1100 مگاپاسکال است. نسبت تنش تسلیم به مقاومت کششی در این کلاس حدود 0.9 می باشد که نشان دهنده رفتار الاستیک مناسب است. سختی سطحی پیچ کلاس 12.9 معمولا بین 39 تا 44 راکول C کنترل می شود. این پیچ ها از فولاد آلیاژی با عملیات حرارتی کوئنچ و تمپر ساخته می شوند. کاربرد اصلی آن ها در اتصالات دینامیکی با بارگذاری شدید است. صنایع ماشین سازی سنگین و تجهیزات معدنی بیشترین مصرف را دارند.
از نظر مهندسی اتصال پیچ کلاس 12.9 نیازمند کنترل دقیق گشتاور بستن است. گشتاور بیش از حد می تواند منجر به شکست ترد و ترک هیدروژنی شود. استفاده از روانکار مناسب باعث کاهش اصطکاک و توزیع یکنواخت تنش می گردد. این پیچ و مهره ها معمولا با پوشش بلک اکساید یا فسفاته عرضه می شوند. مقاومت خستگی پیچ کلاس 12.9 نسبت به کلاس های پایین تر بیشتر است. با این حال حساسیت آن به تمرکز تنش بالاتر می باشد. انتخاب واشر مناسب و سطح تماس صلب اهمیت زیادی دارد. رعایت استاندارد مونتاژ عمر اتصال را به طور محسوسی افزایش می دهد.
متریال، مقاومت سایشی و تنسایل پیچ کلاس 12.9
پیچ کلاس 12.9 از فولاد آلیاژی کربن متوسط با عناصر آلیاژی تقویت کننده ساخته می شود. این فولاد پس از عملیات حرارتی کوئنچ و تمپر به ساختار مارتنزیتی بازگشت داده شده می رسد. حداقل مقاومت کششی این پیچ 1220 مگاپاسکال و حداقل تنش تسلیم آن 1100 مگاپاسکال است. سختی نهایی معمولا بین 39 تا 44 راکول C کنترل می شود. مقاومت سایشی پیچ کلاس 12.9 به دلیل سختی بالا و ریزساختار یکنواخت بسیار مناسب است. این ویژگی باعث کاهش سایش رزوه در بارگذاری دینامیکی می شود. با این حال فولاد آلیاژی این کلاس حساسیت بیشتری به تردی هیدروژنی دارد. کنترل کیفیت متریال و پوشش سطحی نقش کلیدی در دوام پیچ دارد.
| مولفه شیمیایی | درصد وزنی معمول | تاثیر مهندسی بر عملکرد |
|---|---|---|
| کربن C | 0.30 تا 0.40 درصد | افزایش استحکام کششی و سختی نهایی |
| منگنز Mn | 0.60 تا 1.00 درصد | بهبود چقرمگی و پایداری ساختار |
| کروم Cr | 0.80 تا 1.20 درصد | افزایش مقاومت سایشی و سختی پذیری |
| مولیبدن Mo | 0.15 تا 0.30 درصد | کاهش تردی و افزایش مقاومت خستگی |
| سیلیسیم Si | حداکثر 0.40 درصد | بهبود استحکام و یکنواختی متریال |
اشکال و استاندارد های تولید Bolt Class 12.9
بولت کلاس 12.9 در اشکال متنوع شامل پیچ شش گوش (Hex Bolt)، پیچ سر آلن (Socket Head Cap Screw)، پیچ دنده ریز (Fine Thread) و پیچ سر گرد (Button Head) تولید می شوند. استاندارد ابعادی و هندسی این پیچ ها طبق ISO 4014، ISO 4017 و ISO 4762 تعریف می شود. برای مثال پیچ شش گوش کلاس 12.9 در قطر M10 تا M24 رایج است و طول موثر رزوه با توجه به استاندارد باید حداقل 2.5 برابر قطر دنده باشد. گشتاور توصیه شده برای بستن M12 کلاس 12.9 حدود 110 نیوتن متر است تا تنش تسلیم حدود 90 درصد مقدار اسمی تحقق یابد. دقت تولید در کنترل قطر خارجی رزوه با تلرانس 6g تضمین مناسب مشارکت بار است.
استاندارد تولید پیچ کلاس 12.9 شامل الزامات متریال، عملیات حرارتی و بازرسی کیفیت می باشد. فولاد آلیاژی باید طبق استاندارد EN 10083 تحت عملیات کوئنچ و تمپر قرار گیرد تا سختی 39 تا 44 راکول C حاصل شود. الزامات پوشش سطحی مانند پوشش فسفاته یا گالوانیزه طبق ISO 4042 انجام می گیرد تا خوردگی کاهش یابد. سطح رزوه و طول رزوه باید با دستگاه های CMM اندازه گیری و گواهی شوند. تست کشش باید حداقل برای هر بچ انجام شود تا مقاومت کششی واقعی بیش از 1220 مگاپاسکال باشد. با رعایت این استانداردها عملکرد اتصال پیچ تضمین می گردد.
موارد کاربری صنعتی این گرید سخت از پیچ و مهره فولادی
پیچ و مهره فولادی کلاس 12.9 به دلیل استحکام کششی بسیار بالا در اتصالات بحرانی صنعتی استفاده می شود. این گرید توان تحمل تنش کششی حداقل 1220 مگاپاسکال و تنش تسلیم حدود 1100 مگاپاسکال را دارد. در سازه هایی با بارگذاری دینامیکی شدید انتخاب این کلاس باعث کاهش تغییر شکل پلاستیک می گردد. سختی بالای 39 تا 44 راکول C مقاومت سایشی رزوه را افزایش می دهد. این ویژگی برای تجهیزات با لرزش مداوم بسیار حیاتی است. استفاده از این پیچ ها معمولا در محل هایی با محدودیت فضا انجام می شود. امکان اعمال گشتاور بالا بدون هرز شدن رزوه از مزایای اصلی آن است.
- اتصالات شاسی و سیستم تعلیق ماشین آلات راه سازی و معدنی سنگین
- نصب گیربکس و پوسته دیفرانسیل در صنایع خودروسازی سنگین
- اتصالات فلنجی پمپ ها و کمپرسورهای فشار بالا
- مونتاژ قالب های صنعتی تحت بار سیکلی و شوک مکانیکی
- اتصالات سازه ای تجهیزات نفت گاز و پتروشیمی با ارتعاش بالا
- بستن یاتاقان ها و اجزای دوار در خطوط تولید پرسرعت
